VM 磁盘空间扩容引起的一些问题

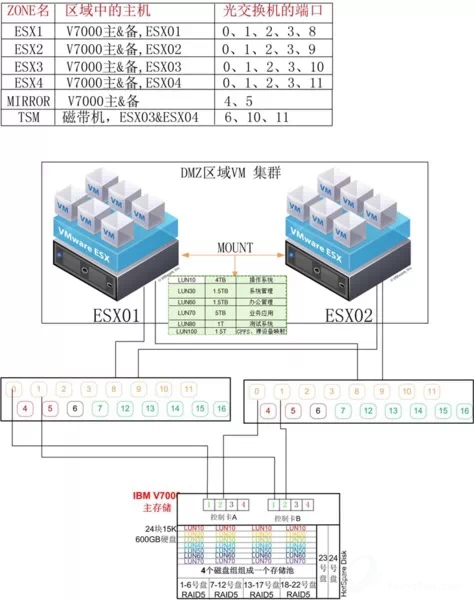

TOP 如下



存储分区如下



ESX1下挂载情况如下图


ESX2下挂载情况如下图




现在有个需求，lun60的空间偏大，缩小为1T ，LUN80的空间偏小，扩大为1.5T
先把LUN60和LUN80上上的虚拟机迁移到其他的LUN空间上
然后在存储上做扩容和收缩操作






完成操作之后 问题来了

ESX1  ESX2可以在设备中可以认到LUN 60   LUN80 容量显示正确，但不能正确识别文件格式。在ESX1的数据储存中认到LUN60 LUN80的准确容量，在ESX2的数据存储中只能认到LUN60的正确容量，LUN80根本找不到。


ESX2主机在设备 LUN 60一切正常。


为了测试其中的原理我们现在在储存中把LUN60，LUN80恢复原样，LUN60改为1.5T LUN80改为1T 修改之前记得保存数据。

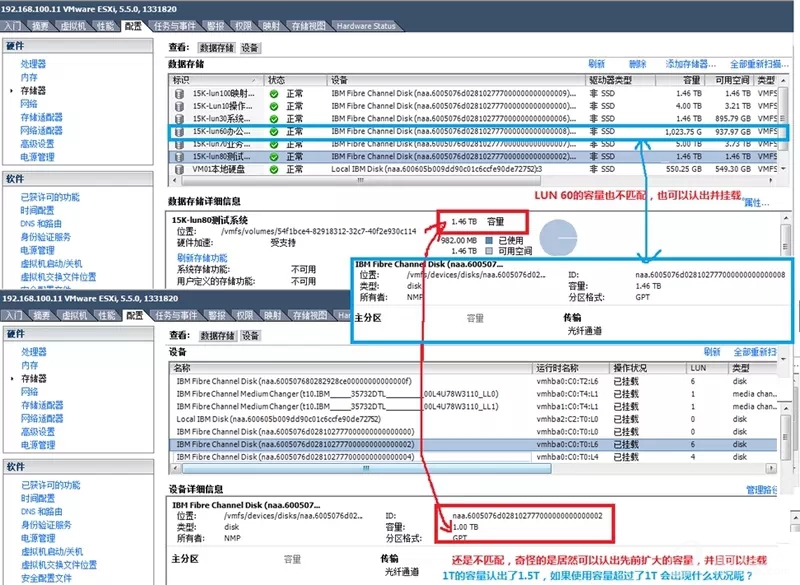

在ESX1上

在ESX2 上 LUN60 和ESX1上一样，可以认出并挂载，容量不匹配，LUN80完全认不出来。

解决办法，试着卸载LUN60，LUN80，然后删除，ESXI 报错


百度搜索资料 HostDatastoreSystem.RemoveDatastore

http://wenku.baidu.com/link?url=aACR7rxqUM4PIwFwb4zkkh_BwVFjQ5vDMSrwnNrvFrdlDPB_dGqHQ8q0s75HRKIM35601CQZ6J5dEv3XomzbmN0AhfBvRDieDHmJLqhW7YC


先进入控制台打开SSH功能




使用SSH 客户端连接到ESX1上进行操作


网上找到的解决方法如下：

按照如下操作 系统提示 是GTP格式 需要使用
解决方案  1、root权限登录到ESXi/ESX
系统的控制台界面下；

  执行如下命令抓取磁盘的naa ID：
    #esxcfg-scsidevs -l | grep -I naa
执行如下命令启动格式化naa 磁盘的进程：
#fdisk /vmfs/devices/disks/naa.xxxx
在向导里按“d”后选择分区1后按“w”，系统将提示类似如下信息：
1. The partition table has been altered!
执行如下命令刷新vmfs分区：
#vmkfstools -V
再次利用vSphere Client登录到图形界面后重新刷新一下。

使用fdisk 报错，磁盘空间太大，fdisk 不支持，需要使用 partdutil工具。


找到另一份资料   先列出磁盘

~ # ls /vmfs/devices/disks

naa.600507680282928ce000000000000005
naa.600507680282928ce000000000000005:1
naa.600507680282928ce000000000000009
naa.600507680282928ce00000000000000a
naa.600507680282928ce00000000000000a:1
naa.600507680282928ce00000000000000b
naa.600507680282928ce00000000000000c
naa.600507680282928ce00000000000000c:1
naa.600507680282928ce00000000000000e
naa.600507680282928ce00000000000000e:1
naa.600507680282928ce00000000000000f
naa.600507680282928ce00000000000000f:1
naa.6005076d028102777000000000000000
naa.6005076d028102777000000000000000:1
naa.6005076d028102777000000000000002
naa.6005076d028102777000000000000002:1
naa.6005076d028102777000000000000004
naa.6005076d028102777000000000000006
naa.6005076d028102777000000000000006:1
naa.6005076d028102777000000000000007
naa.6005076d028102777000000000000007:1
naa.6005076d028102777000000000000008
naa.6005076d028102777000000000000008:1
naa.6005076d028102777000000000000009
naa.6005076d028102777000000000000009:1
naa.600605b009dd90c01c6ccfe90de72752
naa.600605b009dd90c01c6ccfe90de72752:1
naa.600605b009dd90c01c6ccfe90de72752:2
naa.600605b009dd90c01c6ccfe90de72752:3
naa.600605b009dd90c01c6ccfe90de72752:5
naa.600605b009dd90c01c6ccfe90de72752:6
naa.600605b009dd90c01c6ccfe90de72752:7
naa.600605b009dd90c01c6ccfe90de72752:8
naa.600605b009dd90c01c6ccfe90de72752:9
vml.0200000000600507680282928ce000000000000005323134352020
vml.0200000000600507680282928ce000000000000005323134352020:1
vml.02000000006005076d028102777000000000000000323134352020
vml.02000000006005076d028102777000000000000000323134352020:1
vml.0200000000600605b009dd90c01c6ccfe90de72752536572766552
vml.0200000000600605b009dd90c01c6ccfe90de72752536572766552:1
vml.0200000000600605b009dd90c01c6ccfe90de72752536572766552:2
vml.0200000000600605b009dd90c01c6ccfe90de72752536572766552:3
vml.0200000000600605b009dd90c01c6ccfe90de72752536572766552:5
vml.0200000000600605b009dd90c01c6ccfe90de72752536572766552:6
vml.0200000000600605b009dd90c01c6ccfe90de72752536572766552:7
vml.0200000000600605b009dd90c01c6ccfe90de72752536572766552:8
vml.0200000000600605b009dd90c01c6ccfe90de72752536572766552:9
vml.02000100006005076d028102777000000000000006323134352020
vml.02000100006005076d028102777000000000000006323134352020:1
vml.0200020000600507680282928ce00000000000000a323134352020
vml.0200020000600507680282928ce00000000000000a323134352020:1
vml.0200020000600507680282928ce00000000000000e323134352020
vml.0200020000600507680282928ce00000000000000e323134352020:1
vml.02000200006005076d028102777000000000000007323134352020
vml.02000200006005076d028102777000000000000007323134352020:1
vml.0200030000600507680282928ce00000000000000b323134352020
vml.02000300006005076d028102777000000000000008323134352020
vml.02000300006005076d028102777000000000000008323134352020:1
vml.0200040000600507680282928ce00000000000000c323134352020
vml.0200040000600507680282928ce00000000000000c323134352020:1
vml.02000400006005076d028102777000000000000004323134352020
vml.0200050000600507680282928ce000000000000009323134352020
vml.02000500006005076d028102777000000000000009323134352020
vml.02000500006005076d028102777000000000000009323134352020:1
vml.0200060000600507680282928ce00000000000000f323134352020
vml.0200060000600507680282928ce00000000000000f323134352020:1
vml.02000600006005076d028102777000000000000002323134352020
vml.02000600006005076d028102777000000000000002323134352020:1
~ #

在ESX1 2上分别卸载掉LUN60 LUN80

删除 LUN60，LUN80的分区

partedUtil delete  /vmfs/devices/disks/naa.6005076d028102777000000000000002:1

partedUtil delete  /vmfs/devices/disks/naa.6005076d028102777000000000000008:1

重新建立MSDOS分区格式
partedUtil mklabel /vmfs/devices/disks/naa.6005076d028102777000000000000008 msdos
partedUtil mklabel /vmfs/devices/disks/naa.6005076d028102777000000000000002 msdos


回到VSPHERE 客户端。
重新加载LUN60，LUN80 问题解决。


得出结论，
虽然VM官方声称可以在线扩展硬盘的容量，但建议谨慎操作，还是找个夜深人静的时候，把数据迁移后，再扩容，一切正常后，在把数据迁移回来。
